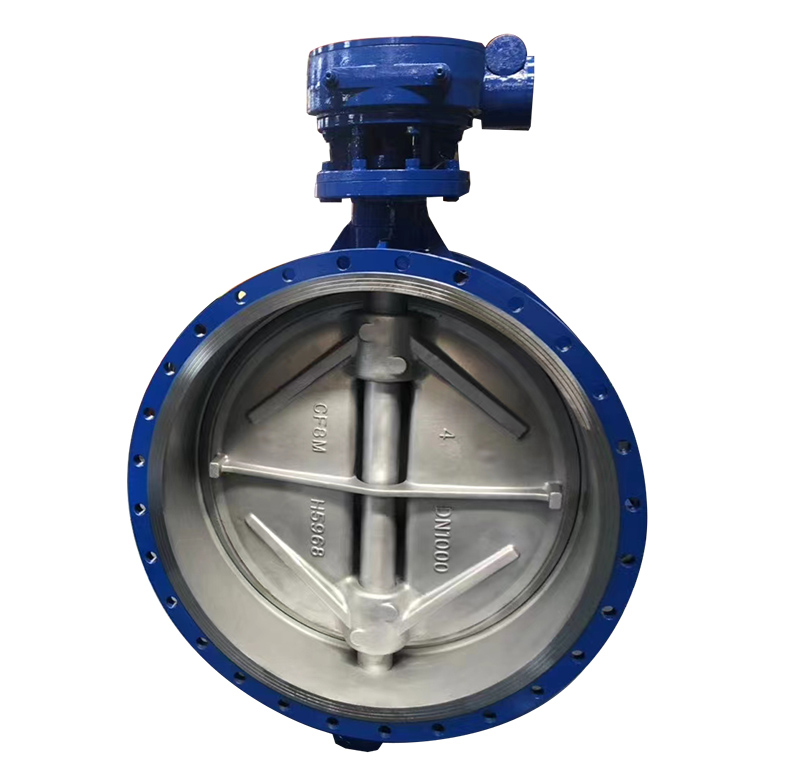

GSD341X管網伸縮法蘭式蝶閥_性能規范

GSD341X用途及特點

本蝶閥適用于食品、飲料、醫藥、化工式等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。

GSD341X采用標準

法蘭連接尺寸：GB9115-88

GB91113-88；GB4216-84

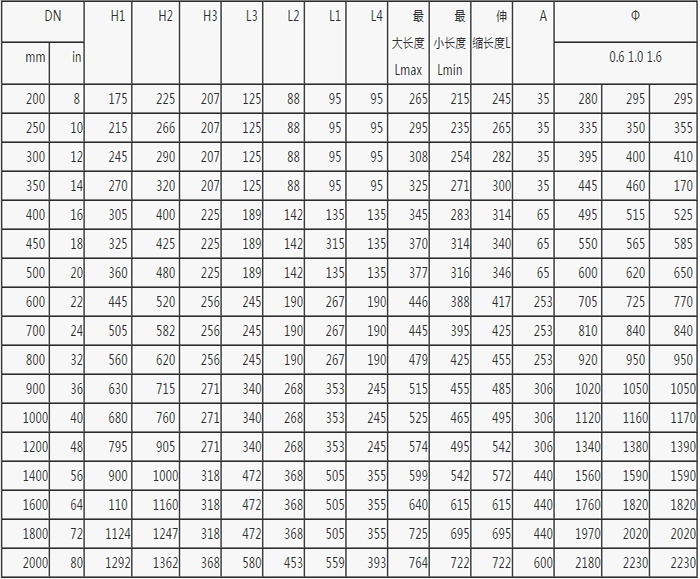

結構長度：GB12221-89

壓力試驗：GB/T13927-92：ZBJ16006-90

法蘭蝶閥安裝使用注意事項

1、 法蘭蝶閥在安裝前必須平放，切勿隨意磕碰，

2、 法蘭蝶閥出廠時結構長度為小長度，安裝時，拉至安裝長度（即設計長度）

3、 當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。

4、 法蘭蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，終止法蘭閥法蘭管拉出（見圖1），支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。式中：PS-管道試驗壓力，DN-管道直徑

5、 法蘭蝶閥不做溫度補償時，只做安裝更換，維修閥門方便用時，可用通螺栓限位，對稱夾緊法蘭蝶閥以防止法蘭管拉出（見圖2），損壞法蘭蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行限位螺栓晉嚴禁卸掉（螺栓另配）。

6、 管道施工現場嚴禁隨意拆卸解體法蘭蝶閥。

7、 本法蘭蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短法蘭蝶閥。管道安裝時，要求法蘭閥兩端管道必須同心，管道上的兩法蘭面要求平行。

8、 發蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。

9、 法蘭管安裝的閥門后。

10、 法蘭閥伸縮部分不得安裝在管道拐角或管道末端。
